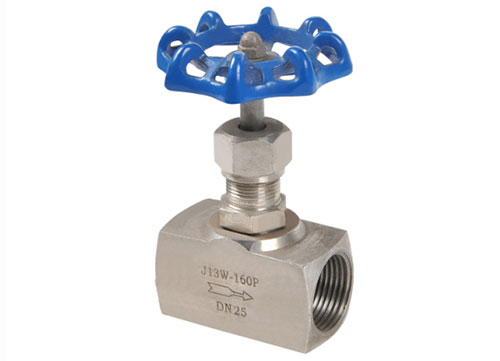

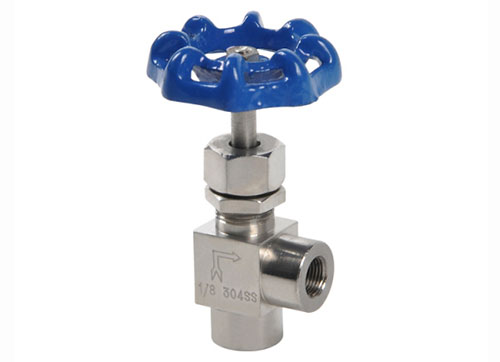

內螺紋不銹鋼針型閥
應用規范
- 設計制造：GB/T 12224-1989 JB/T 7747-1995
- 連接形式：內螺紋連接；承插焊連接
- 結構特征：錐面密封；浮動閥瓣
- 閥門檢驗和實驗：GB/T 13927-1992
- 材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
適用范圍
當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
性能規范 單位：MPa
| 實驗項目 | 壓力值 |
|---|---|
| 公稱壓力 | 32 |
| 殼體實驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 19.2 |
| 適用溫度 | ≤425℃ |
| 適用介質 | 水、蒸汽、油品等 |
主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
|---|---|---|---|---|---|
| J13H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J13H-320P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 規格 | G | L | H | Do | 重量（kg） |
|---|---|---|---|---|---|
| DN6 | 1/4 | 60 | 90 | 63 | 0.65 |
| DN10 | 3/8 | 60 | 92 | 63 | 0.65 |
| DN15 | 1/2 | 65 | 98 | 63 | 0.8 |
| DN20 | 3/4 | 80 | 110 | 78 | 1.0 |
| DN25 | 1″ | 90 | 125 | 100 | 1.8 |
| DN32 | 11/2 | 128 | 180 | 140 | 5.0 |
