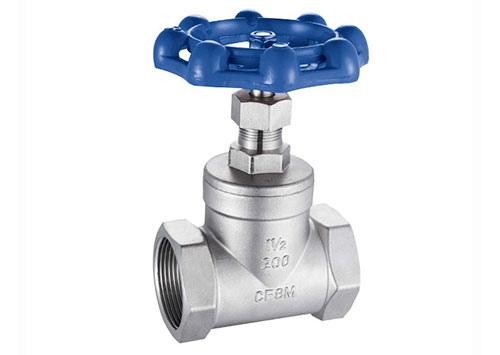

不銹鋼內螺紋絲口閘閥
內螺紋閘閥 性能規范
|
型號
|
公稱壓力
(MPa) |
實驗壓力
|
工作溫度(℃)
|
適用介質
|
||
|
強度(水)(Mpa)
|
密封(水)空氣
|
低壓密封空氣(Mpa)
|
||||
|
Z4IH-16C
Z41W-16P(R) |
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
|
|
硝酸類
|
||||||
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸類
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸類
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
?
內螺紋閘閥 主要零部件材料
|
序號NO.
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閘板
|
不銹鋼CF8M/CF8
|
|
3
|
閥桿
|
不銹鋼SS316/304
|
|
4
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
|
6
|
止推墊片
|
不銹鋼SS304
|
|
7
|
閥桿架
|
不銹鋼SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
螺母
|
不銹鋼SS304
|
|
10
|
填料壓蓋螺母
|
不銹鋼SS316/SS304
|
|
11
|
手輪
|
鋁合金
|
|
12
|
鉻牌
|
鋁
|
|
13
|
手輪墊片
|
不銹鋼SS304
|
|
14
|
手輪螺母
|
不銹鋼SS304
|

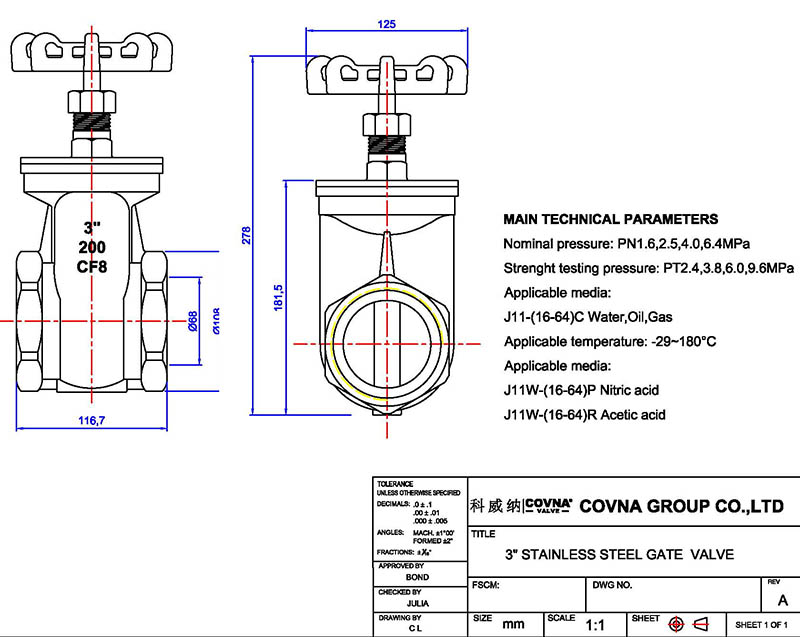

主要連接尺寸及重量 單位：mm
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1 / 4 “
|
1 1 / 2 “
|
2″
|
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
