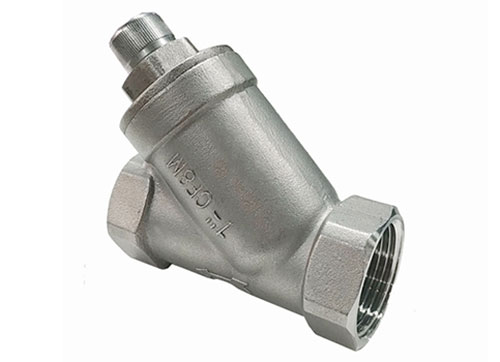

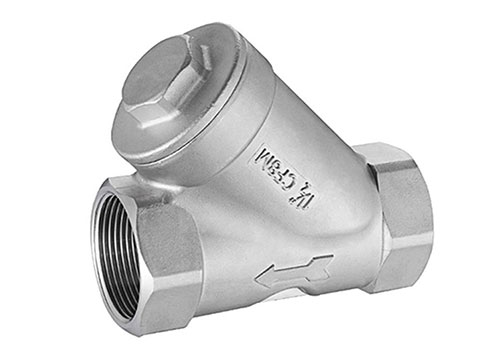

HYK系列內螺紋Y型過濾器
? ? 內螺紋Y型過濾器采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便、納污量大等等特點，主要用于水、蒸氣等介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便?？筛鶕脩粜枰O置過濾網的目數。
內螺紋Y型過濾器性能范圍：
| 公稱壓力MPa | 2.5 | 2.5 | 2.5 |
| 強度試驗壓力MPa | 3.8 | 3.8 | ?3.8 |
| 低壓氣密封試驗壓力MPa | ?0.6 | 0.6 | 0.6 |
| 高壓密封試驗壓力MPa | 4.4 | 4.4 | 4.4 |
| 適用介質 | GL11?-25C | GL11-25P | GL11-25R |
| 水、油品、氣 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -40～180℃ | ||
材料選用：
| 零件名稱 | GL11-25 | GL11-25P | GL11-25R | |
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti?CF8 | ZG1Cr18Ni12Mo2Ti?CF8M |
| 2 | 閥蓋 | WCB | 1Cr18Ni9Ti?304 | 1Cr18Ni12Mo2Ti?316 |
| 3 | 濾網 | ICr18Ni9Ti?304 | 1Cr18Ni9Ti?304 | 1Cr18Ni12Mo2Ti?316 |
| 4 | 填料 | 聚四氟乙烯 | ||
尺寸參數：
| DN | G | L | E | B | H |
| 6 | 1/4″ | 63.5 | 11.5 | 24 | 42 |
| 10 | 3/8″ | 64 | 13 | 24 | 42 |
| 15 | 1/2″ | 65 | 14 | 26 | 43 |
| 20 | 3/4″ | 80 | 15 | 32 | 50 |
| 25 | 1″ | 89 | 17 | 41 | 60 |
| 32 | 11/4″ | 107 | 20 | 49 | 64 |
| 40 | 11/2″ | 118 | 20 | 56 | 70 |
| 50 | 2″ | 140 | 22 | 69 | 88 |
