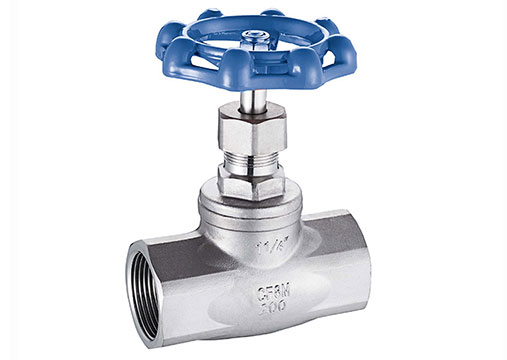

內螺紋截止閥
產品引用標準：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產
主要性能規范
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃
產品結構特點
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI（1.6Mpa）
主要零件的材料說明
| ITEM | 部件 | 材質 |
| 1 | 閥體 | CF8/CF8M |
| 2 | 閘瓣 | 304/106 |
| 3 | 閥桿 | 316 |
| 4 | 閥蓋 | CF8/CF8M |
| 5 | 密封墊 | PTFE |
| 6 | 平墊 | 304/106 |
| 7 | 填料 | PTFE |
| 8 | 壓環 | 304/106 |
| 9 | 壓蓋 | CF8/CF8M |
| 10 | 手輪 | ALUMNUM ALLOY |
| 11 | 銘牌 | ALUMNUM ALLOY |
| 12 | 螺母 | 304 |

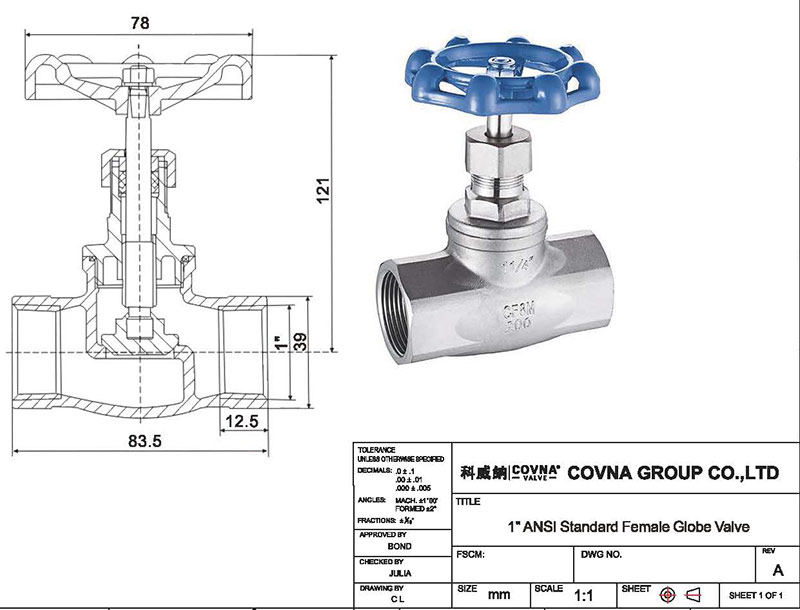

主要外形尺寸
| SIZE | d | L | D1 | H | Cv FACTORY |
| 1/2 | 15 | 66 | 70 | 100 | 3.8 |
| 3/4 | 20 | 80 | 70 | 106 | 7.0 |
| 1 | 25 | 90 | 80 | 118 | 11.0 |
| 1-1/4 | 32 | 105 | 100 | 134 | 21.0 |
| 1-1/2 | 40 | 120 | 100 | 152 | 29.0 |
| 2 | 50 | 141 | 110 | 172 | 50.0 |
