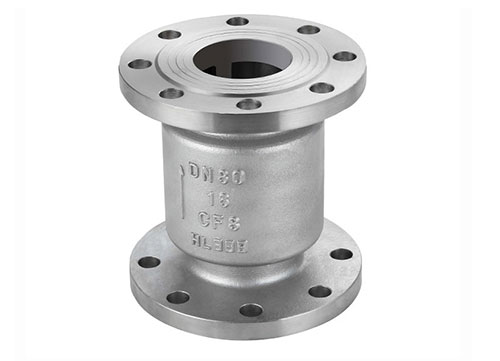

不銹鋼法蘭立式止回閥
科威納立式止回閥嚴格按 API6D、GB/T12235 標準設計制造,本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用?？仆{立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
應用規范
- 設計制造按12236—89
- 結構長度按SDV公司規定
- 法蘭型式及尺寸JB／T79 94
- 閥門檢查和試驗按API STD 598
結構示意圖
主體材質
CF8、cF3、CFSM、CF3M WC6
1.6MPa主要連接尺寸及重量
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| 重量 | kg | – | – | – | – | – | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
2.5MPa主要連接尺寸及重量
| 尺寸 | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
| 重量 | kg | – | – | – | – | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
4.0MPa主要連接尺寸及重量
| 尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|
| L | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
| D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
| 重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
